Nachrüsten von Justier-Schrauben am F#-Bügel, Vorgehensweise

Um größere Flexibilät und Einstellmöglichkeiten der Hebelverhältnisse der linken und rechten Hand zu erreichen rüstet zB. Yamaha seine Saxophone mit Schrauben aus um dieses Ziel zu erreichen.

Traditionellere Marken wie zB. Selmer vertrauen hier noch auf Einstellung rein durch dicke des Justierkorks.

Diese Schrauben lassen sich jedoch auch Nachrüsten, um zB. das Spielen von Vierteltönen mit spetiellen Griffen zu ermöglichen.

Hier möchte ich 2 Varianten vorstellen:

1: Einfaches Anbringen einer Bohrung und Einfeilen einer Tasche für das Extra Volumen der Schraube.

Diese Methode lässt sich relativ schnell anwenden und ist am besten in dieser kurzen Bildserie an einem Yanagisawa Tenorsaxophon erklärt. Die Bohrung wird direkt am Bügel angebracht, ein Gewinde geschnitten und eine Stellschraube mit kleinem Teller an der Unterseite eingeschraubt.

2: Anbringen einer versetzten Verlängerung mit angebrachter Schraube.

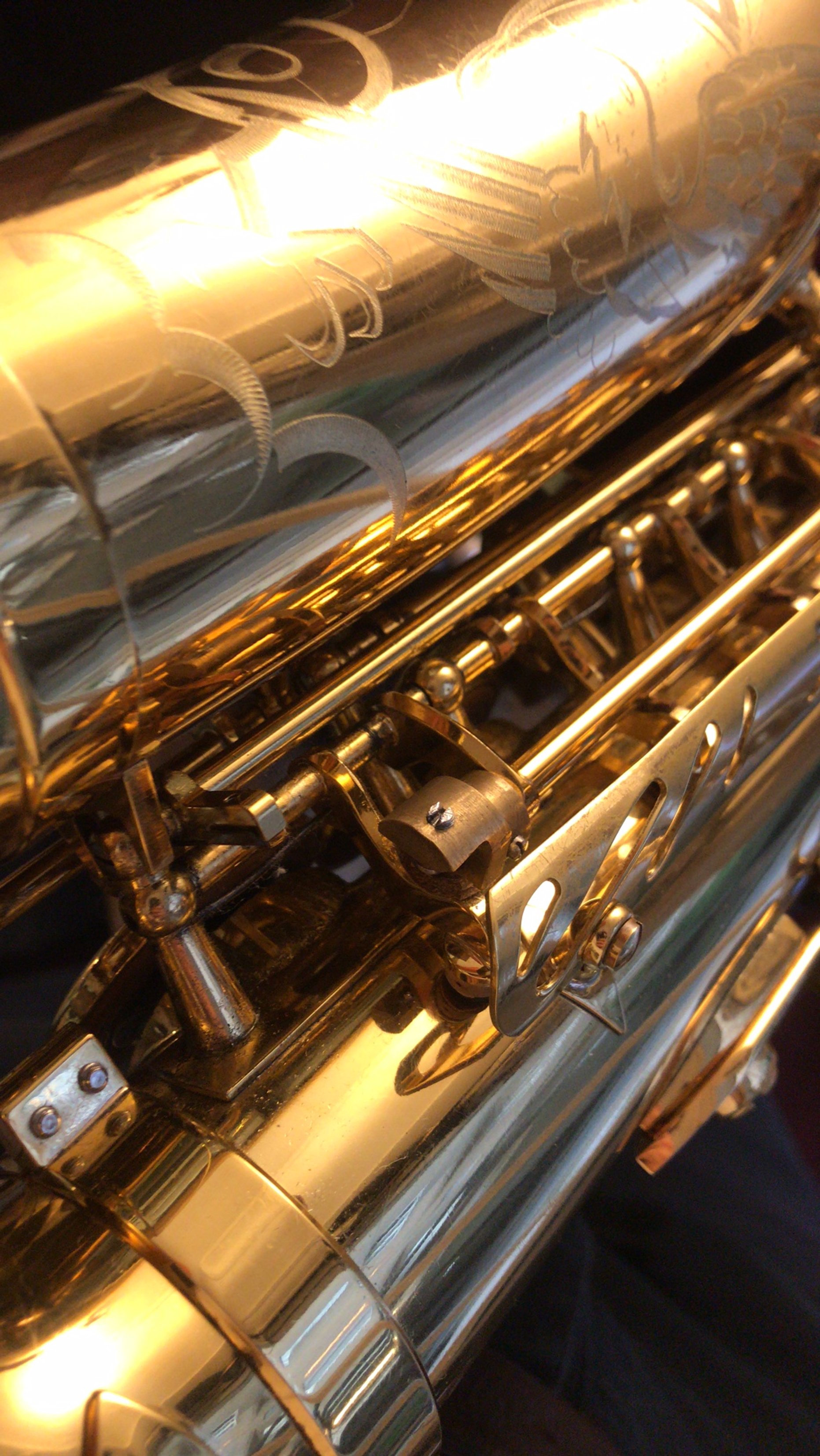

In diesem Fall, wurde eine versetzte Verlängerung an den F#-Bügel angebracht. Die Konstruktion meines Vorgängers (1 Bild) war allerdings etwas groß, klobrig (schwer), und auffällig. Der Kunde wünschte eine Veränderung bzw. Rücksetzten auf ein simpleres Design. Der Kollege hat leider auch den Originalbügel abgeschnitten, welchen ich durch eine kleine Prothese ersetzte.

Ich fertigte die Hülse auf der Drehbank an. Fräßte zwei Taschen für den Versatz der Schraube ein. Schnitt ein M3 Gewinde, fertigte eine Schraube an, und verlötete das Teil fix auf der Klappe, um Klappern und Verrutschen zu verhindern.
